DANE TECHNICZNE

Regały paletowe P90: specyfikacja techniczna

SPECYFIKACJA TECHNICZNA P90

Zgodne z normami. Przetestowane. Do ciągłej pracy przemysłowej.

Nośność zaprojektowana dla intensywnego składowania palet i długotrwałego bezpiecznego użytkowania.

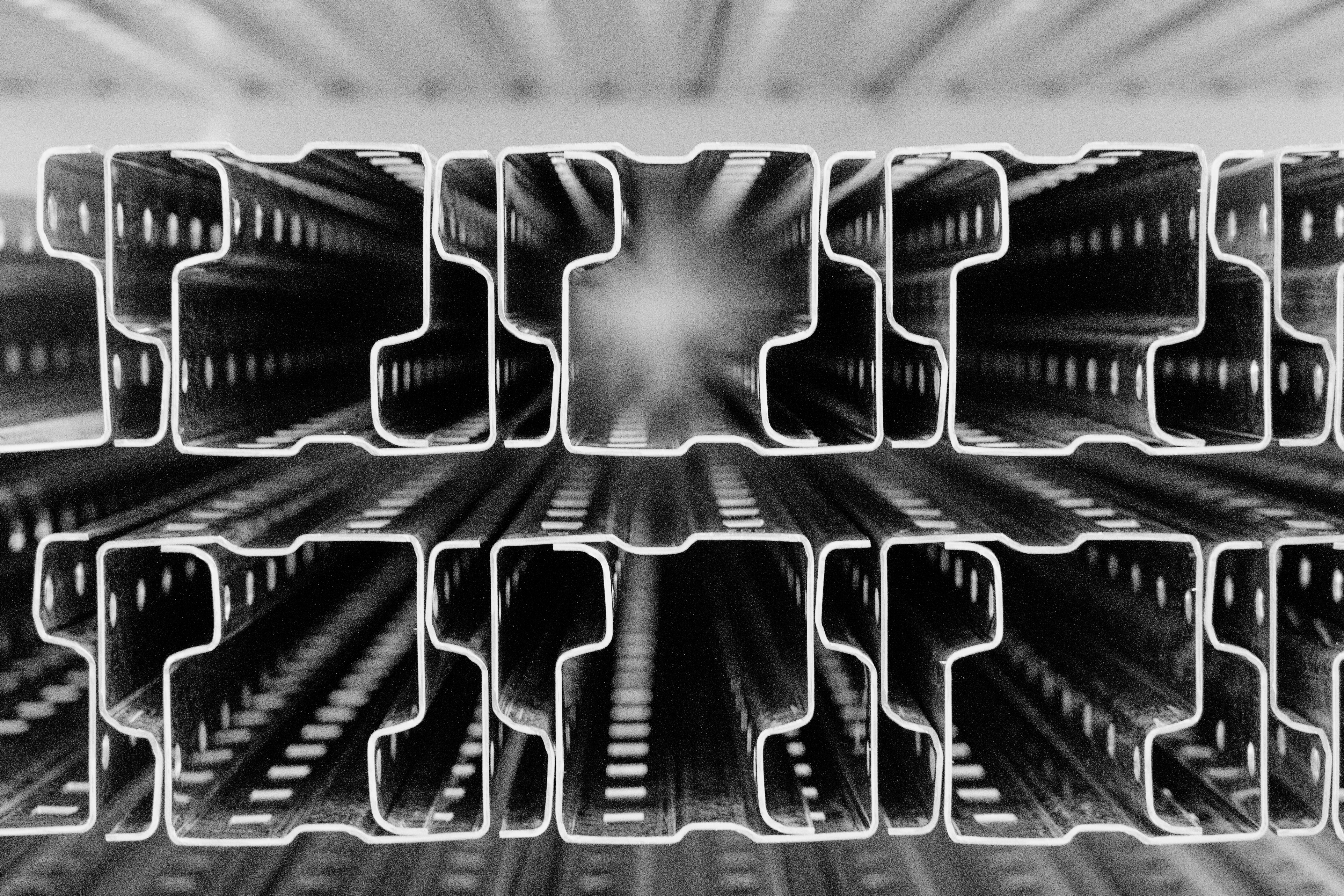

Specyfikacja techniczna platformy profili Dexion P90

Platforma regałów paletowych Dexion P90 jest zaprojektowana do przemysłowego składowania dużych obciążeń, od standardowej pracy magazynu po modernizację, rozbudowę i magazyny zautomatyzowane. Dzięki wspólnej platformie profili system umożliwia skalowalny rozwój magazynu przy zachowaniu niezawodności konstrukcji i długotrwałej wydajności.

Szerokości sekcji: 1800 / 2200 / 2700 / 3300 / 3600 mm oraz wymiary specjalne
Głębokość regału: 800 mm / 1100 mm oraz wymiary specjalne
Szerokości słupów: 90, 100, 120 i 140 mm
Obciążenie belki: do 5 ton na poziom
Obciążenie sekcji: do 30 ton
Do chłodni i mroźni (zależnie od typu)
Zgodne z normami do ciągłej pracy przemysłowej
Zasady projektowania konstrukcji według PN-EN 15512
Projektowanie konstrukcji dla stref sejsmicznych według PN-EN 1998-1

PODSTAWOWE KOMPONENTY

Podstawowe elementy konstrukcyjne systemu regałów paletowych

Przemysłowe regały paletowe składają się z wielu elementów konstrukcyjnych, które współpracują ze sobą, aby bezpiecznie i efektywnie przenosić obciążenia palet na dużą skalę. Każdy element ma kluczowe znaczenie dla wydajności magazynu, stabilności konstrukcji i elastyczności pracy.

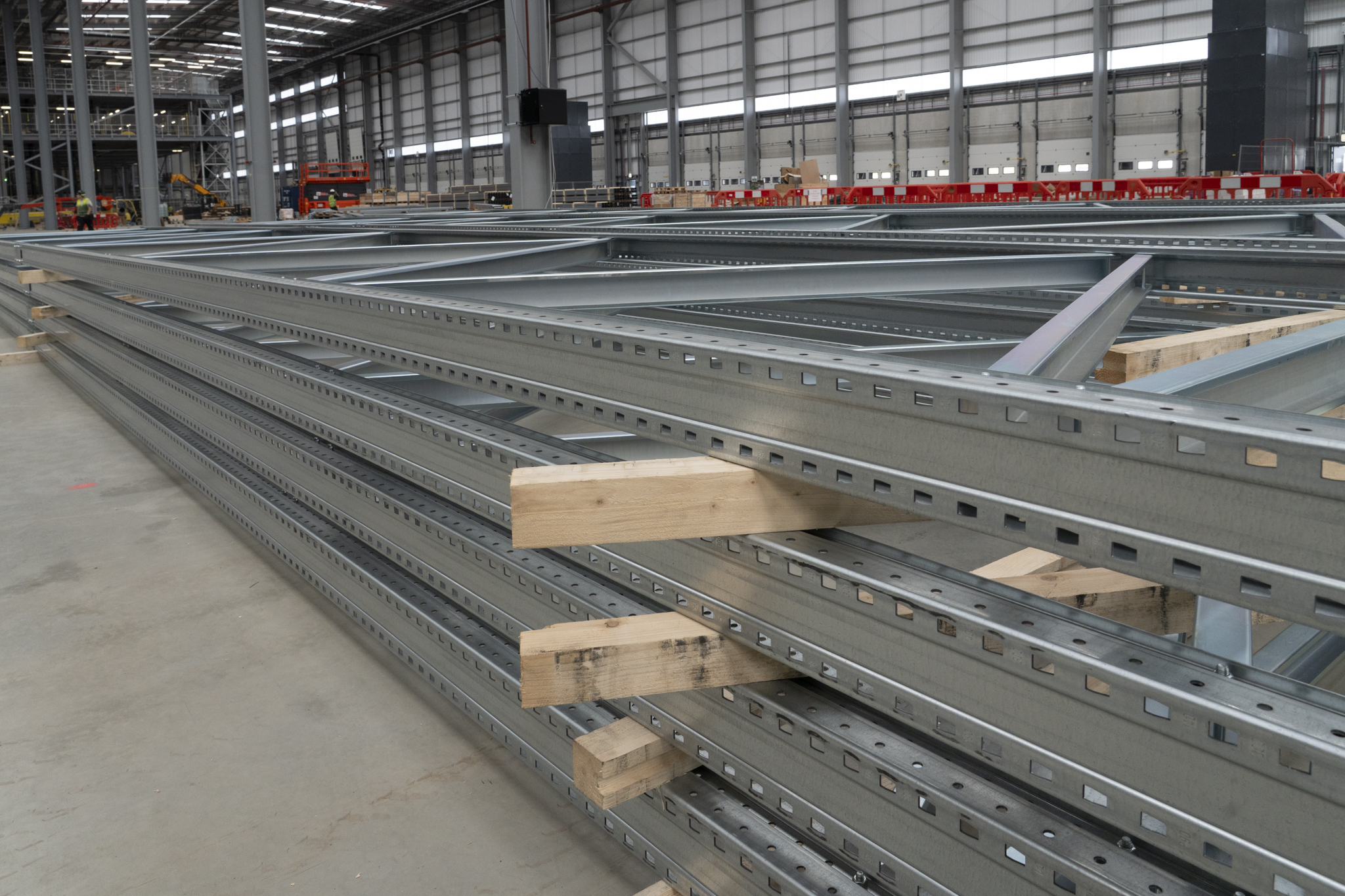

Ramy

Ramy tworzą pionową konstrukcję systemu regałów paletowych i określają wysokość, głębokość oraz nośność regału.

Przenoszą pionowe obciążenia palet
Określają wymiary regału
Zaprojektowane z myślą o stabilności konstrukcji

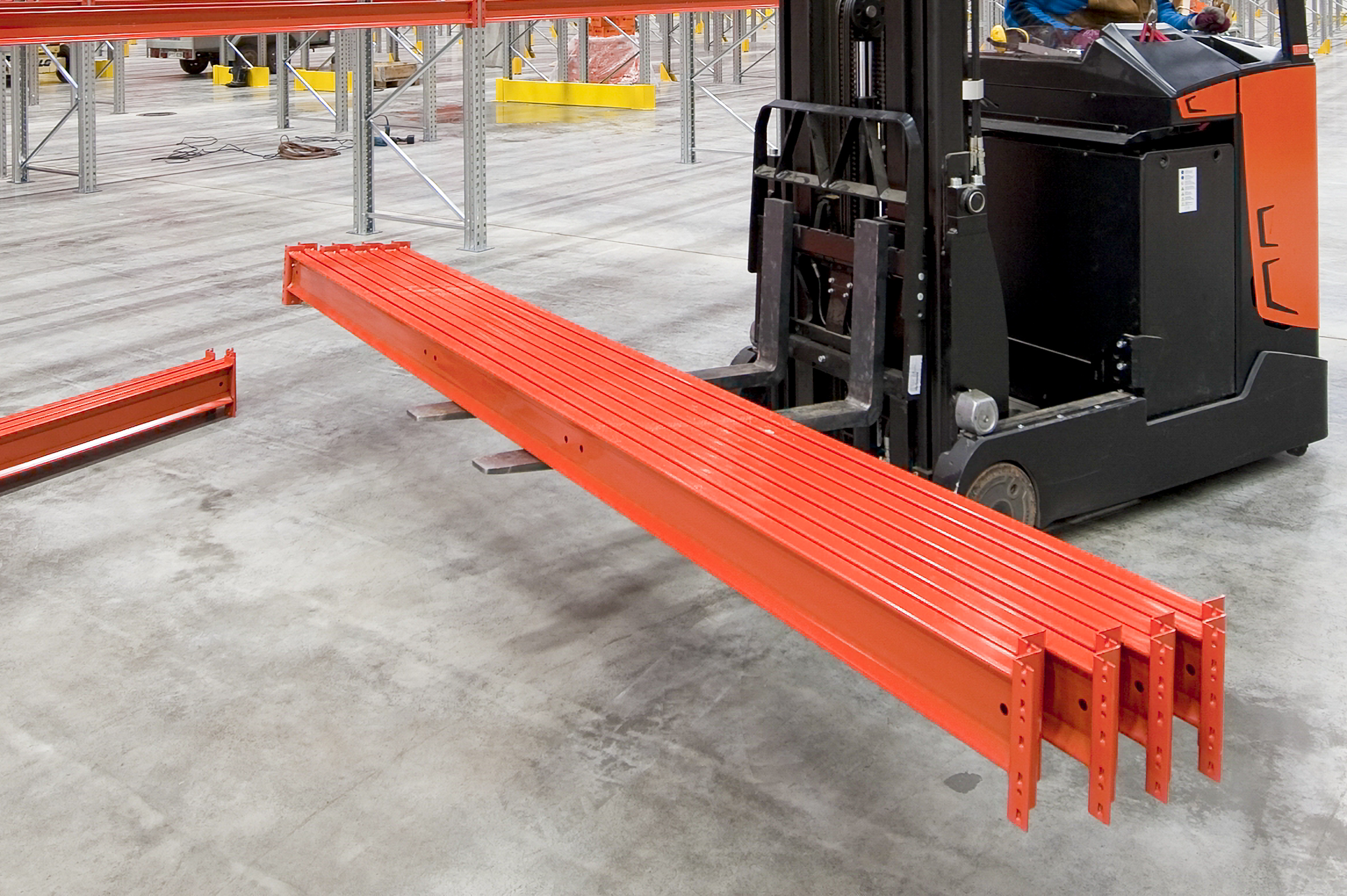

Belki

Belki łączą się z ramami i przenoszą obciążenie palet na każdym poziomie składowania.

Podparcie i pozycjonowanie palet
Konfiguracja dla różnych obciążeń
Elastyczne układy składowania

Stężenia

Stężenia wzmacniają konstrukcję regału i pomagają bezpiecznie rozłożyć obciążenia w całym systemie.

Większa sztywność konstrukcji
Bezpieczna praca magazynu
Dłuższa trwałość

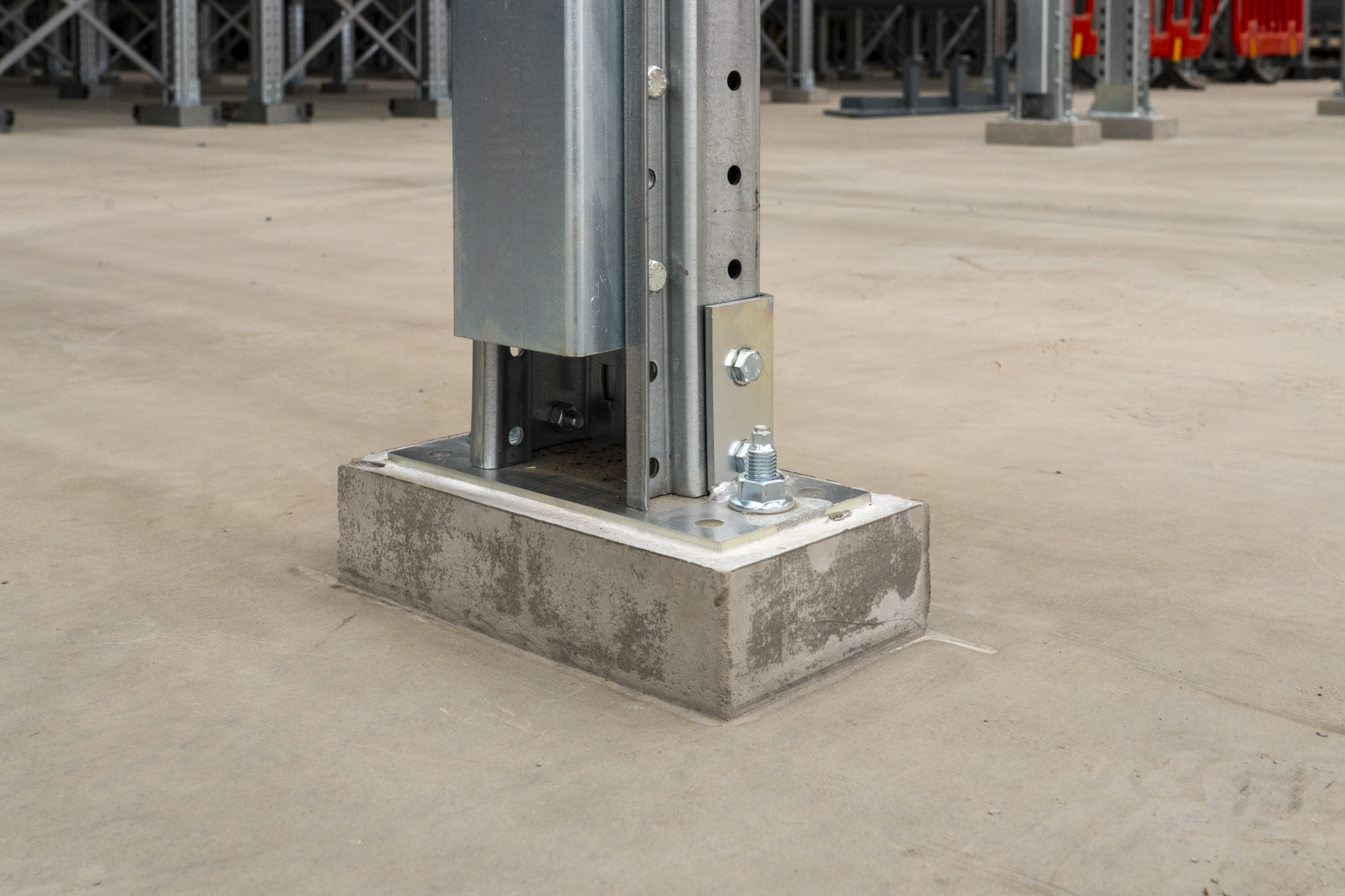

Stopy i kotwy

Stopy i mocowania podłogowe bezpiecznie przenoszą obciążenia regału na posadzkę magazynu.

Większa stabilność regału
Równomierny rozkład obciążeń
Bezpieczny montaż

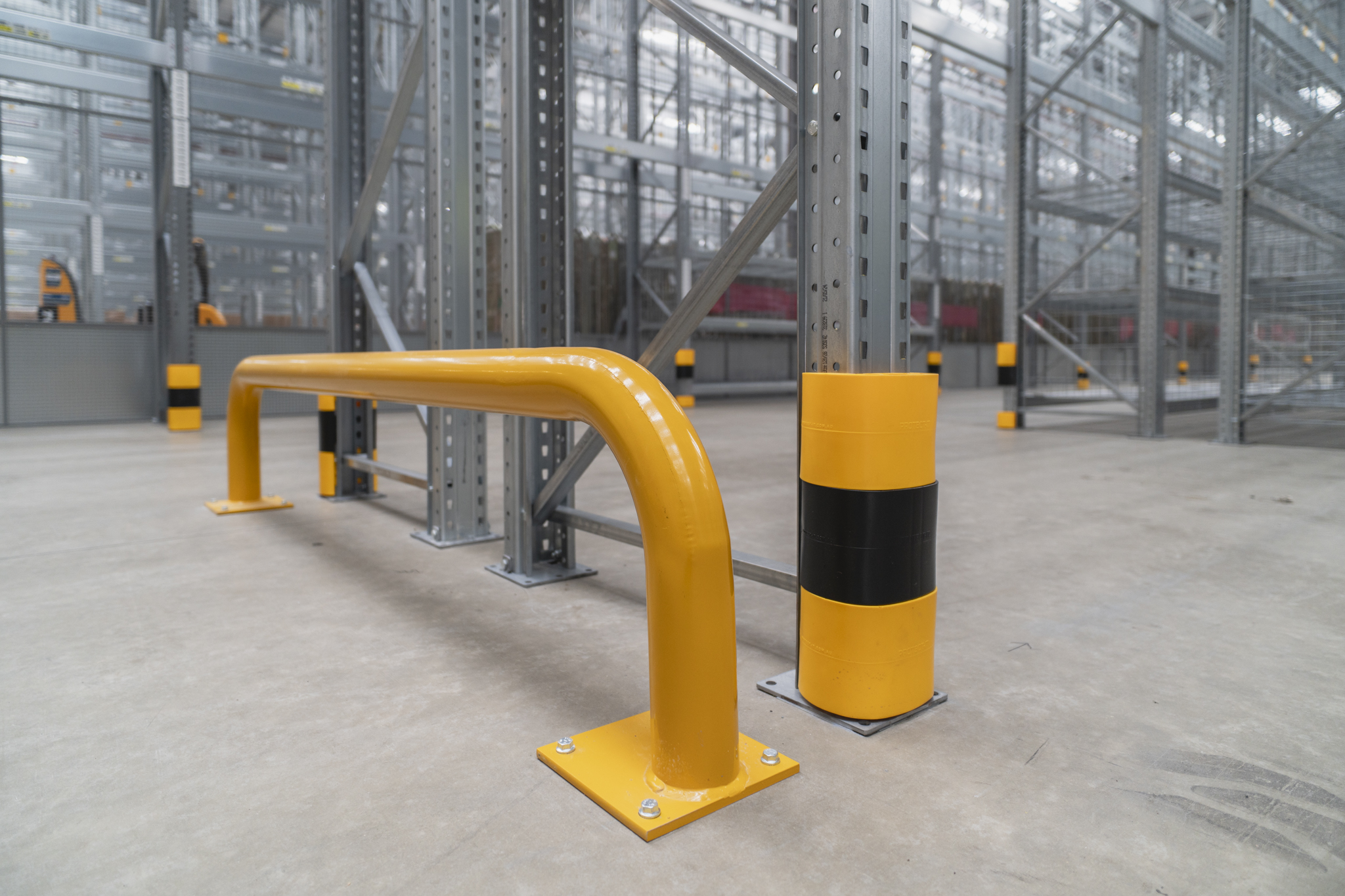

Systemy ochrony regałów

Elementy ochronne ograniczają uszkodzenia spowodowane przypadkowym uderzeniem wózków widłowych, urządzeń do obsługi palet i codzienną pracą magazynu.

Ochrona konstrukcji regałów
Mniejsze ryzyko uszkodzeń
Wsparcie zgodności z wymogami bezpieczeństwa

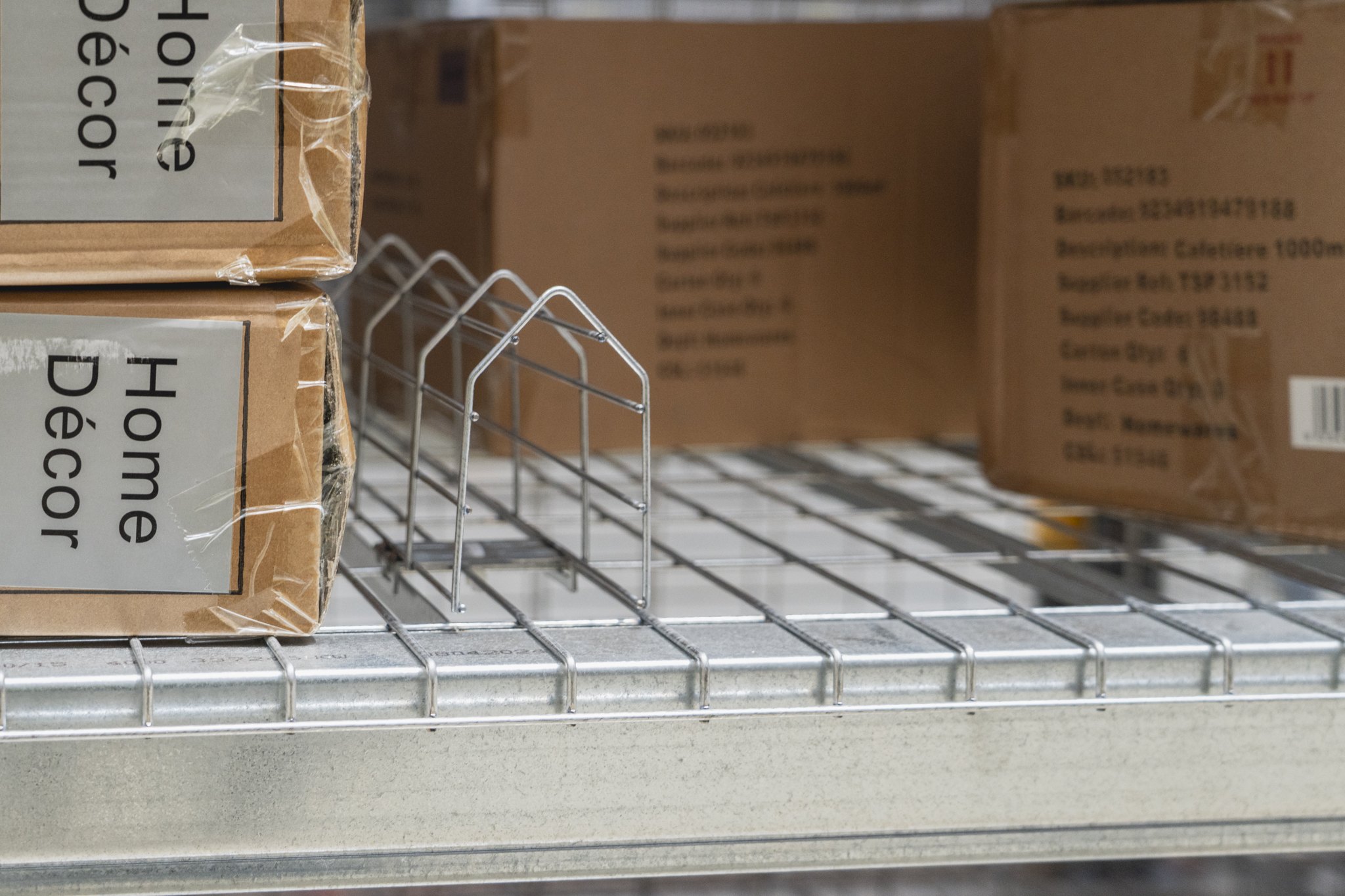

Akcesoria do składowania

Akcesoria, takie jak podpory palet, półki siatkowe i przegrody, usprawniają obsługę palet i dostosowują system do różnych zastosowań magazynowych.

Różne rodzaje ładunków
Większa stabilność palet
Elastyczne konfiguracje składowania

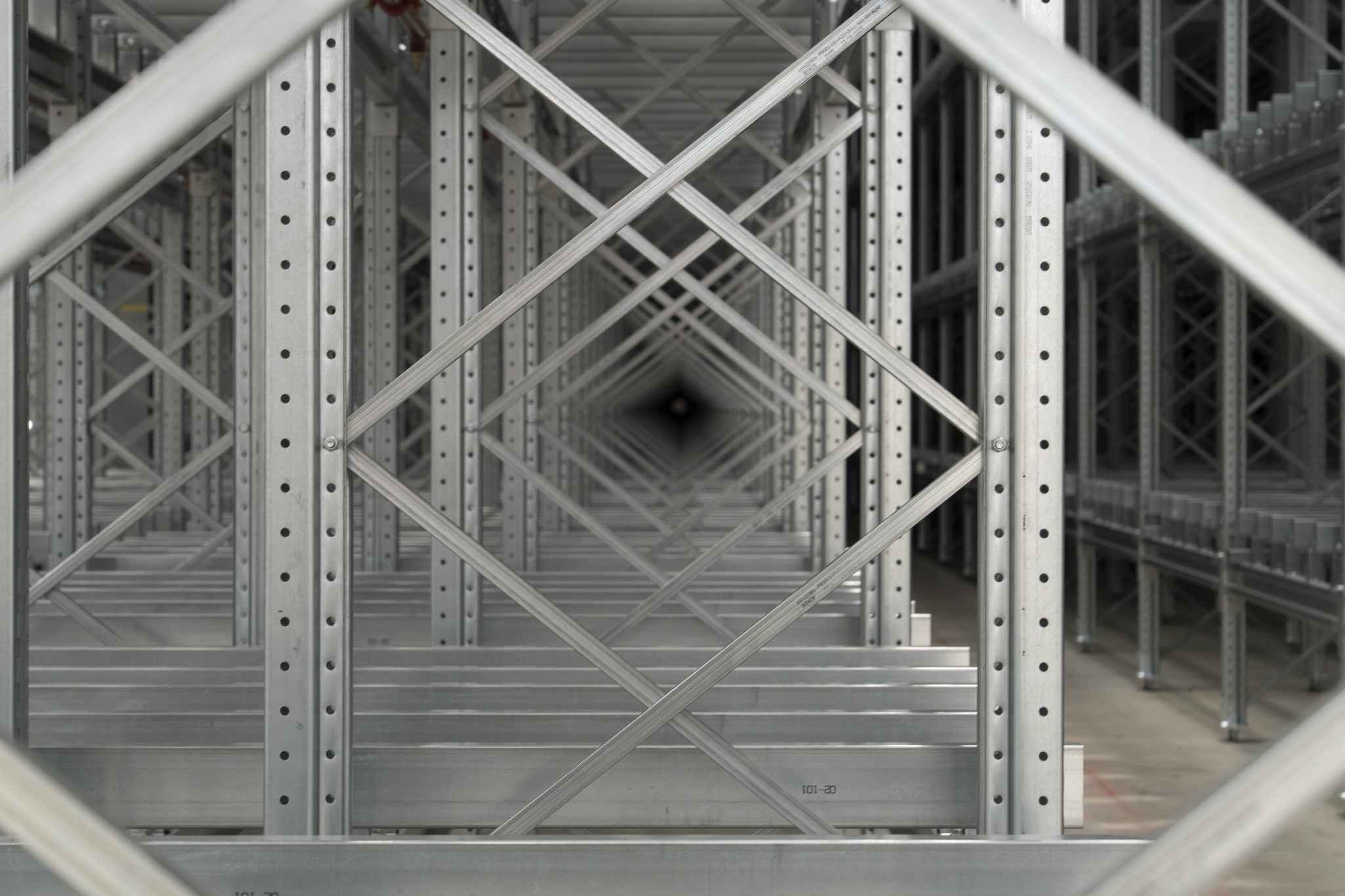

STĘŻENIA

Stabilność i bezpieczeństwo w każdej ramie

Stężenia zaprojektowane z myślą o długotrwałej stabilności magazynu

Zamknięte profile stężeń utrzymują stabilność regału przy dynamicznych obciążeniach w magazynie, zwiększają sztywność konstrukcji i trwałość systemu.

Ogranicza to odkształcenia, poprawia rozkład obciążeń i wspiera bezpieczną pracę w wymagających warunkach magazynowych.

Większa sztywność i nośność dzięki zamkniętym profilom odpornym na skręcanie
Mniejsze odkształcenia i skręcanie ram pod obciążeniem
Mniej prac konserwacyjnych dzięki odporności na uderzenia i stabilności wymiarowej
Większe bezpieczeństwo dzięki gładkim powierzchniom bez ostrych krawędzi
Higieniczna konstrukcja bez gromadzenia się kurzu, odpowiednia do stref wrażliwych
Wersje ocynkowane lub malowane dla ochrony przed korozją
Niezawodne projektowanie konstrukcji według PN-EN 15512

Stabilność i bezpieczeństwo w każdej ramie

RODZAJE BELEK

Belki: odpowiedni profil do każdego obciążenia i zastosowania

Dlaczego konfiguracja belek ma znaczenie: wybór belki wpływa na podparcie palet, rozkład obciążeń, parametry konstrukcji i dopasowanie do różnych zastosowań magazynowych. Różne profile belek są przeznaczone do różnych warunków obciążenia, środowisk składowania i wymagań operacyjnych.

Najczęściej stosowana

Belka skrzynkowa

Belki skrzynkowe to standardowe rozwiązanie nośne w systemie P90, przeznaczone do szerokiego zakresu warunków magazynowych. Dostępne w wersji ocynkowanej ogniowo lub malowanej, łączą ochronę przed korozją, trwałość i wykończenie powierzchni dopasowane do warunków pracy.

Wersja ocynkowana dla długotrwałej ochrony przed korozją
Wersja malowana w kolorach RAL dla lepszej widoczności i struktury układu
Dodatkowe powłoki do trudnych warunków
Do przemysłowych magazynów o dużych obciążeniach
Wysokość belek od 60 mm do 160 mm

Belka otwarta

Belki otwarte są przeznaczone do zastosowań wymagających dodatkowych półek, podpór lub specjalnych nośników ładunku. Otwarty profil umożliwia elastyczną integrację z indywidualnymi rozwiązaniami podparcia palet i niestandardowymi wymaganiami składowania.

Otwarty profil do montażu półek i podpór
Do palet niestandardowych i specjalnych nośników
Elastyczna konfiguracja w systemie P90
Indywidualne rozwiązania podparcia ładunku
Wysokość belek: 50 mm lub 75 mm

Belka dwuteowa Silverline

Profil dwuteowy Silverline jest przeznaczony do zastosowań o zdefiniowanych obciążeniach, w których liczy się efektywny rozkład obciążenia i niezawodność konstrukcji. Zoptymalizowana geometria profilu zapewnia stabilne podparcie palet przy oszczędnym zużyciu materiału w przewidywalnych warunkach obciążenia.

Ekonomiczna belka do zdefiniowanych scenariuszy obciążenia
Profil dwuteowy dostosowany do obciążeń rozłożonych
Mniejsze zużycie materiału w porównaniu z profilami zamkniętymi
Do zastosowań o przewidywalnych warunkach obciążenia
Wysokość belek: 100 mm, 125 mm, 140 mm

Profile specjalne do szczególnych zastosowań

Belka schodkowa

Tylko dla P90 z dostosowanymi łącznikami; rzadko stosowana w standardowych aplikacjach P90

Belka Sigma

Regały z półkami z płyty wiórowej i stalowymi

Belka IPE

Bardzo ciężkie konstrukcje specjalne

Belka jest elementem nośnym między ramami. Nie każde obciążenie wymaga tego samego rozwiązania. Dexion produkuje wszystkie rodzaje belek we własnym zakresie i dobiera właściwy profil do każdego zastosowania. Długość belek można konfigurować od 500 mm do 5000 mm, z zastrzeżeniem weryfikacji statycznej.
